KZA2充电机

KZA-2系列数码智能充电机概述：

●无硫化·除硫化·自动均充·温度液位保护

♦微机全过程智能充电控制,LED数码显示
♦自适应的充电曲线,自动跟踪电池状态
♦不同的电池品牌,不同的新旧程度,不同的环境温度,都能保证电池良好充足,延长电池寿命,杜绝硫化现象
♦电池未接反接欠压过压、过温、充足及故障状态自动检测显示保护
♦充电电压、电流容量、时间温度充电次数等实时监控显示
♦在交流电源接通下,接电池自动充电,延时软启动开机,充足后自动停止充电
♦具有常规充电,自动均充,欠压强制充电,說硫充电等充电模式
♦实时记录充电数据,可以通过微机通讯绘制丁印充电曲线(选配),电池缺水过温保护(选配)
♦全系列规格:电压范围12-80V,电流范围10-100A
♦输入电压220V±15%,50Hz

微机控制智能充电机,智能充电器概述：

KZA-II系列微机控制智能充电机系我公司在多年研发制造充电机及充分了解蓄电池特性基础上，通过反复实验制定精准充电流程与算法，推出的第二代高性价比产品。

KZA-II系列微机控制智能充电机采用单片机智能控制，七段数码管显示，充电状态与参数清晰明了。根据蓄电池充电曲线及其充电吸收转换特性而采用的精准充电算法设计，集电压变化率（d_v/d_t）、电流变化率（d_i/d_t）、最高充电容量（AHmax）、最长充电时间( _Tmax)各种蓄电池充足判别方法于一体，确保蓄电池能完全充足而又不至于过充。具备充电参数动态跟踪与自动调整及完善的保护功能。
KZA-II系列微机控制智能充电机主要针对电力系统，通讯系统，铁路系统，航船系统，及电动叉车，电动汽车，矿用电机车，电动搬运车，电动旅游观光车，电动液压平台车，电动游乐设备，电动游船，电动洗地机等用电瓶专门设计，充分考虑到用户的实际使用情况，真正实现了无需调整、无人值守、智能充电、充满自停。

智能充电机技术特点参数和使用条件

♦ 微机全过程智能充电控制，七段数码管显示充电状态，人机界面良好。

♦优化的马斯充电曲线，恒流恒压及脉冲充电结合，电池接受效率较高。

♦ 电池未接，反接，欠压，过压，过温，充足及故障状态自动检测。
♦ 充电电压，充电电流，电池电量，充电时间，充电次数等实时监控显示。
♦在交流电源接通下，接电池自动充电，延时软启动开机，充足后自动关机。
♦具有常规充电，均衡充电，初始充电等充电模式。

♦实时记录充电数据，可以通过微机通讯绘制打印充电曲线。(部件选配)

技术参数和使用条件

充电器交流供电电源	单相AC220±10％，50HZ
充电器输出直流电压	主充电压设定为标称电压的1.23-1.35倍浮充电压设定为标称电压的1.125-1.15倍
充电器输出充电电流	10A，20A，30A，40A，50A，60A等一般选用电瓶容量的14％左右，或参考电瓶使用说明书
充电器适用蓄电池电压范围	12V， 24V，36V，48V，72V，80V，96V，110V，220V，380V，500V等
充电器均衡充电电流	电瓶容量的4-6％
充电器电压采样精度	＜1％
充电器电流采样精度	＜1％
储运环境温度	－40℃～80℃
工作环境温度	－20℃～45℃，直接邻近电子元器件处的空气温度不超过70℃
工作环境湿度	相对湿度小于85％，不结露
海拔高度	不超过2500

注：根据用户要求确定的技术指标由用户订货时确定，并见充电机的技术参数标牌。

充电机基本工作原理

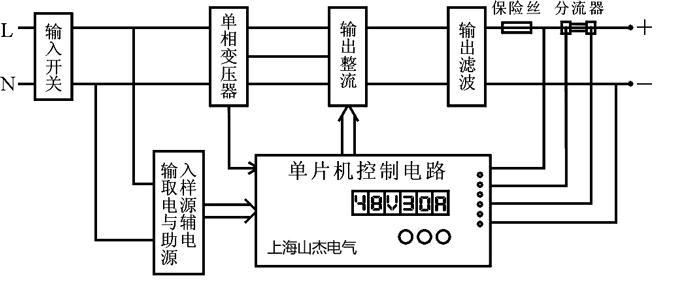

基本工作原理
交流输入电源通过输入开关加在工频变压器初级，通过变压器电磁耦合，将输入高压变成适合蓄电池充电的电压等级，该电压经桥式半控整流桥变成脉动直流电压。
输出电压与电流通过相应取样电路，送至单片机控制板相关接口电路作为控制依据，通过调整可控硅导通角，来控制输出电压与电流，达到恒流恒压及脉冲充电等基本功能。
单片机控制电路通过输出参数检测和相应的充电控制流程，完全智能控制蓄电池充电过程，并显示相应的蓄电池充电参数和状态代码（请参照表5.1、5.2、5.3）。
智能充电机除能满足用户常规充电外，通过面板键盘，还能对电池进行均充、初充等设定与控制，单片机将根据用户设定自动执行相关操作。
单片机通过各传感检测电路对充电机工作状态进行全程跟踪，确保对充电机各种异常工作状态做到精准保护，显示相应的数值并提供状态代码和声光告警，方便用户及时了解充电机工作状态和故障现象，并可防止故障进一步扩大。
智能充电机基本工作流程
1 常规充电
1.1 将充电机输入输出线分别正确可靠地连到输入电源及蓄电池，注意输入交流电压的正确和输出线的正负极性，其中红线接正极，黑线接负极。合上充电机交流输入开关，充电机将进行自检，软启动进入充电状态。
1.2 监测电池电压，如果电池连接可靠正确，充电机将自动进入充电流程；如果电池反接或电池电压不正确，充电机不充电并显示相应状态代码。
1.3 “充电”指示灯闪烁，并伴随蜂鸣器长鸣一声，充电机以额定电流对电池进行自动充电；充电机自动检测电池容量和电压，根据电池剩余容量判断补充时间，如果电池剩余电量较足，很快就停止充电，避免了对电量已充足的电池重复充电，造成过充。如果电池剩余电量不足，充电机将按正常流程进行充电。
1.4 当电池电量充到80%，充电机即进入恒压充电和脉冲充电状态，此时通过监测电池容量电压来控制电池充电电流和充电时间，确保电池充足而又不造成过充，并把电池析气减少到最少。
1.5 电池完成上述充电流程后，如没有均充要求，充电机即关机，充电（绿）、80%（绿）、充足（绿）指示灯常亮，蜂鸣器长鸣1分钟。
1.6 常规充电最长时间约为12小时。如有异常请及时与本公司联系。
1.7 禁止在充电过程中或电池未充足状态下拆卸电池，以免造成危险。充电结束，显示已充足的电池可以直接拆卸。
2 均充
2.1 如果在电池正常充电过程中按下“均充”键，则充电机在电池充足后等待半小时，自动进入“均充状态”，在等待均充时间内，充电机计时暂停。
2.2 如果在电池充足后，按下“均充”键，充电机立即进入均充状态。
2.3 对电池进行充分均衡充电1.5-2小时后，均充结束，停机，蜂鸣器响长鸣一分钟，此时再按“均充”键无效。
2.4 请按照电池使用说明书对电池进行均充，或每月均充一次。
3 初充
备注：初充流程仅适用在电池长久放置后的首次充电和电池性能老化后的强行恢复（需要不间断检测蓄电池充电状态），不适用于出厂电池的首次充电。
3.1 在充电状态情况下，按“初充”键持续15S，进入初充状态。
3.2 首先充电机对蓄电池进行大电流充电，当达到一定条件，再以小电流对蓄电池充电，直到充电结束；最长总定时大约24小时。
3.3 完成初充后，停止充电，蜂鸣器响长鸣一分钟。
5 智能充电机显示和操作说明
1 数码管显示

充电机显示表代码：

充电机指示灯状态表

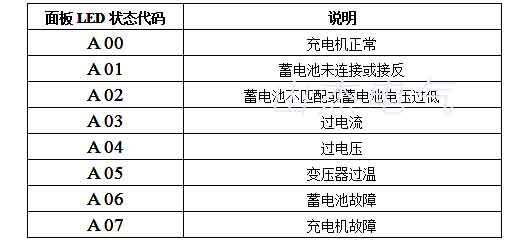

充电机状态代码表

5.4 “启动/停止”键操作
按“启动/停”键可切换充电和停机状态，如果在停机状态，按“启/停”键可开机（当充电机状态正常时），在工作状态中，按“启/停”键可关机。当充足后，按“启/停”键无效，避免了电池的过充，只有当拔下电池，换电池后才能重新开机。正常充电过程中，充电指示灯（绿灯）闪烁，充足后转为常亮。
5.5 “均充”键操作
正常充电中按“均充”键，均充指示灯（黄色）闪烁，进入等待均充状态，电池充足后等待半小时，自动进入“均充状态”;如果在正常充电结束后按“均充”键，则立即进入均充，指示灯（黄色）常亮，均充1.5小时结束后指示灯灭。
5.6 “翻屏/脱硫”键操作
按住“脱硫”键15秒，直接进入初充脱硫状态。脉冲脱硫主要用于消除蓄电池硫化以及电解液浓差极化，对电池因硫化而导致的容量降低的修复有一定效果，
注意：
翻屏/脱硫键还用于液晶显示的翻屏和屏保后屏幕唤醒。
在正常充电中请勿超时按住翻屏/脱硫键，以免误进初充硫化状态，造成电池的过充。脱硫为长时间充电，整个过程需要定时监测电池充电状态，测量电压与比重，避免过充。

充电机参考图片：

充电机面板图：

智能充电机,充电器选型表格：

充电机/充电器规格型号	输入功率 KVA	输入电压V	电池电压V DC24V	适用电池容量AH	充电机尺寸CM *宽深高*
KZAII 20A-12V	0.5	AC220	DC24V	120-180	26.531.517（不含提手）
KZAII 15A-24V	0.7	AC220	DC24V	90-120	26.531.517（不含提手）
KZAII 20A-24V	0.8	AC220	DC24V	120-180	26.531.517（不含提手）
KZAII 30A-24V	1.5	AC220	DC24V	180-250	26.531.517（不含提手）
KZAII 40A-24V	2	AC220	DC24V	330-350	26.540019.5（不含提手）
KZAII 50A-24V	2.5	AC220	DC24V	310-400	284050（含脚轮高度）
KZAII 60A-24V	3	AC220	DC24V	380-500	284050（含脚轮高度）
KZAII 80A-24V	4	AC220	DC24V	500-630	355064（含脚轮高度）
KZAII 20A-36V	1.5	AC220	DC24V	120-180	26.540019.5（不含提手）
KZAII 30A-36V	2.2	AC220	DC24V	180-250	26.540019.5（不含提手）
KZAII 40A-36V	2.3	AC220	DC24V	250-330	284050（含脚轮高度）
KZAII 50A-36V	3.4	AC220	DC24V	310-400	284050（含脚轮高度）
KZAII 20A-48V	2	AC220	DC24V	120-180	284050（含脚轮高度）
KZAII 30A-48V	3	AC220	DC24V	180-250	284050（含脚轮高度）
KZAII 35A-48V	3.5	AC220	DC24V	210-300	284050（含脚轮高度）
KZAII 40A-48V	4	AC220	DC24V	250-330	355064（含脚轮高度）
KZAII 50A-48V	5	AC220	DC24V	310-400	355064（含脚轮高度）
KZAII 60A-48V	6	AC220	DC24V	380-500	386070（含脚轮高度）
KZAII 80A-48V	7	AC220	DC24V	500-630	386070（含脚轮高度）
